如何訪問稱重模塊的診斷功能

概覽

模塊診斷功能可以在發生錯誤時顯示這些錯誤，并根據類別對錯誤分類：

􀁺 內部錯誤（模塊中斷、運行自檢），

􀁺 外部錯誤（端子塊故障），

􀁺 其他錯誤（配置錯誤，模塊缺失或關閉、故障通道（詳細信息參見通道診

斷））。

模塊錯誤通過某些 LED 更改為紅色來指示，如：

􀁺 在機架級的配置編輯器中：

􀁺 模塊位置 LED，

􀁺 在模塊級的配置編輯器中：

􀁺 Err 和 I/O LED，具體取決于錯誤的類型，

􀁺 故障選項卡 LED。

過程

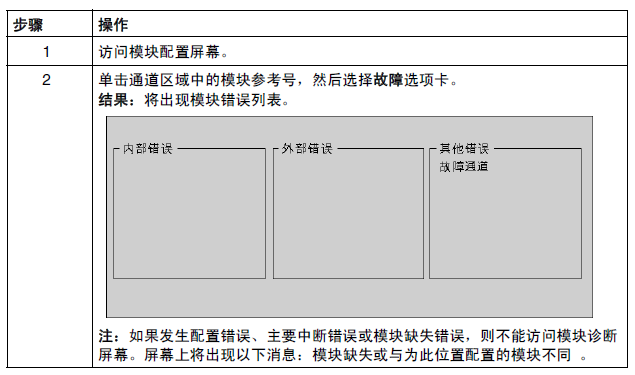

下表顯示了用于訪問模塊診斷屏幕的過程。

步驟操作

1 訪問模塊配置屏幕。

2 單擊通道區域中的模塊參考號，然后選擇故障選項卡。

結果：將出現模塊錯誤列表。

注：如果發生配置錯誤、主要中斷錯誤或模塊缺失錯誤，則不能訪問模塊診斷

屏幕。屏幕上將出現以下消息：模塊缺失或與為此位置配置的模塊不同 。

如何訪問稱重模塊的通道診斷功能

概覽

通道診斷功能在錯誤發生時顯示它們，這些錯誤根據類別進行分類：

􀁺 內部錯誤（通道中斷），

􀁺 外部錯誤（鏈接或傳感器鏈接電源錯誤），

􀁺 其他錯誤（端子塊錯誤、配置錯誤、通訊錯誤）。

當故障 LED （位于配置編輯器的故障選項卡上）切換到紅色時，指示存在通道故

障。

過程

下表顯示了用于訪問通道診斷屏幕的過程。

步驟操作

1 訪問稱重模塊配置屏幕。

2 選擇故障選項卡。

結果：將出現通道故障列表。

注：也可以通過程序（指令 READ_STS）來訪問通道診斷信息。
